Hybridsysteme

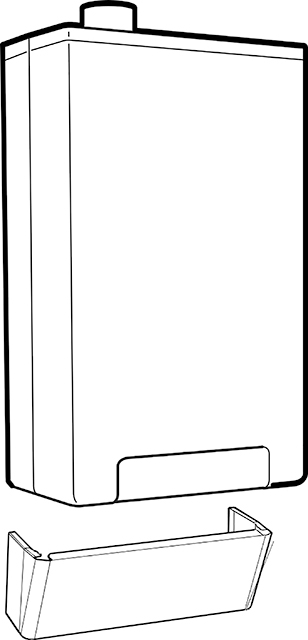

Produktbeschreibungwerksseitig aufeinander abgestimmtes Gas-Hybrid-Wärmepumpen System, Kombination aus Wärmepumpen Split- System und Gas-Brennwertgerät, maximale Vorlauftemperatur 80 C, Heizleistung Gas-Brennwertgerät: Heizbetrieb 7,6 bis 27 kW / Warmwasserbereitung (Durchlaufprinzip) 7,6 - 32,7 kW, Leistungsabgabe 1,8 bis 26,6 kW, Inneneinheit Gas-Kombi- Brennwertkessel mit speziellem 2-in-1 Wärmetauscher für Heizbetrieb und Trinkwassererwärmung im hygienischen Durchlaufprinzip für Erd- u. Flüssiggas Maße (B x T x H) 450 x 240 x 710 mm, Gewicht 36 kg.32 kW Gas-Kombi-Brennwertkessel mit speziellem 2-in-1 Wärmetauscher für Heizbetrieb und Trinkwassererwärmung im hygienischen Durchlaufprinzip. Das Gas-Brennwertgerät wird mit der Wärmepumpen-Inneneinheit DAIKIN Altherma R Hybrid kombiniert.Für Erd- und Flüssiggas geeignet.Technische Daten / Abmessungen----- Grunddaten -----Farbe: weißAbmessungen Gerät (HxBxT):710 x 450 x 240 mmGewicht Gerät: 36 kgETAs 55 C: 93%----- Kenndaten -----Nennleistung (80/60 C): 8,2 - 26,6 kWWarmwasser Abgabe: 7,6 - 32,7 kWGeräteart: C13x / C33x / C43x /C53x / C63x / C63x / C93xElektrische Daten:1-phasig / 230 V / 50 HzSchutzart: IP 44Maximaler zulässiger Betriebsdruck:3 barBetriebsbereich Vorlauftemperatur15 - 80 CMaximaler Kesselwirkungsgrad: 107 %Abgas-/Zuluft-Anschlussdurchmesser:DN 60 / 100 (mit AnschlusssetNr. 15 50 79.01 44 DN 80 / 125)Leitung Wasserkreislauf Heizung:22 mmLeitung Wasserkreislauf Warmwasser:15 mmTyp: DAIKIN Altherma R HybridGas-Brennwertkomponente 32 kWWichtiger HinweisBei Flüssiggas wird der Flüssiggas Umrüstsatz (Bestell-Nr.: EKHY075787) benötigt.

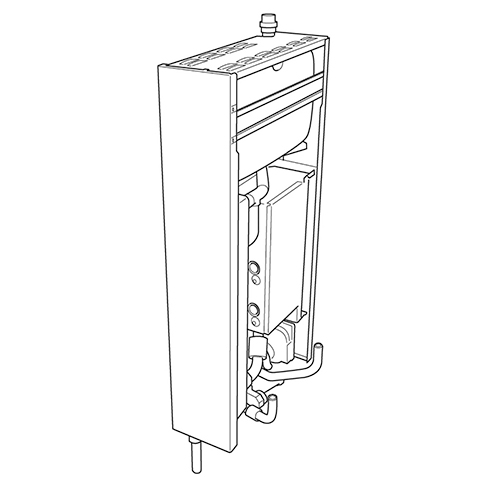

Produktbeschreibungwerksseitig aufeinander abgestimmtes Gas-Hybrid-Wärmepumpen System, Kombination aus Wärmepumpen Split-System und Gas-Brennwertgerät, für Heizen, Kühlen und Warmwasser, maximale Vorlauftemperatur 80 C, Heiz- und Warmwasserleistung Wärmepumpe: 8 kW, Leistungsspektrum Gas-Brennwertgerät: Heizbetrieb 7,6 bis 27 kW / Warmwasserbereitung (Durchlaufprinzip) 7,6 bis 32,7 kW, Leistungsabgabe 1,8 bis 26,6 kW, Leistungsmodulierender Betrieb durch Inverter-Technologie, zur optionalen Kombination mit den DAIKIN/DAIKIN Wärmespeichern, Hybrid- Inneneinheit zur Kombination mit DAIKIN Altherma R Hybrid Gas-Brennwertgerät. Hydraulisch ausgerüstet mit Hocheffizienz pumpe, Ausdehnungsgefäß, Sicherheitsbaugruppe mit Sicherheitsventil, Strömungswächter und Schmutzfänger, Maße (B x T x H) 450 x 164 x 902 mm, Gewicht 31,2 kg.Wärmepumpen-Inneneinheit als Split-System für das Außengerät DAIKIN Altherma R Hybrid 8 kW. DIe Inneneinheit wird mit dem DAIKIN Altherma R Hybrid Gas-Brennwertgerät kombiniert. Für Heizen, Kühlen und Warmwasser. Ausgestattet mit dem Kältemittel R410. Hydraulisch ausgerüstet mit Hocheffizienzpumpe, Ausdehnungsgefäß, Sicherheitsbaugruppe mit Sicherheitsventil, Füll- und Entleerungshähnen, Strömungswächter und Schmutzfänger. Regelung mit integrierter Mikroprozessor-Steuerung zur witterungsgeführten Vorlaufregelung im Heiz- und Kühlbetrieb sowie der Trinkwassererwärmung. Drei verschiedene Zugriffsebenen (Benutzer-, Erweiterter Endbenutzer und Monteurebene). Integrierte Wochenzeitschaltuhr. Programme für die Thermische Desinfektion des Brauchwassers sowie der Estrichtrocknung mit der Gasbrennwertgerät. Elektrisch komplett verdrahtet, mit Klemmleisten für Netzeinspeisung und Verbindung zum Außengerät. Anschlussmöglichkeit einer Trinkwasser-Zirkulationspumpe. Steuerung über App möglich. Auswahl zwischen ökologischem und ökonomischem Betrieb. Die Anlage berechnet sich durch zu hinterlegende Werte die optimale Betriebsart nach den Wünschen des Nutzers.Technische Daten / Abmessungen----- Energieeffizienzkennzeichen -----Energieeffizienzklassen mitAußengerät EVLQ08CV3 und Gas-Brennwertgerät EHYKOMB33AA2Energieeffizienzklasse Raumheizung:A++Energieeffizienzklasse Raumheizungim Verbund mit integrierter Regelung:A++Energieeffizienzklasse Warmwasser(Zapfprofil): A (XL)----- Grunddaten -----Farbe: weißAbmessungen Gerät (HxBxT):902 (1) x 450 x 164 mmGewicht Gerät: 31,2 kgBetriebsbereich Vorlauftemperatur(Heizen, nur Wärmepumpe):Min: 25 / Max: 55 CBetriebsbereich Vorlauftemperatur(Kühlen, nur Wärmepumpe):Min: 5 / Max: 22 CStromversorgung:1-phasig / 50 Hz / 230 V----- Pumpe -----Typ: DC MotorDrehzahl: Inverter geregeltLeistungsaufnahme: 45 W----- Anschluss Kälteleitung -----Gasleitung: 15,9 mmFlüssigkeitasleitung: 6,4 mm(1) Gesamthöhe mit Automatikentlüfterund Anschlussleitungen: 1075 mmTyp: DAIKIN Altherma R Hybrid 8 kW H/CWichtiger HinweisBitte beachten Sie die Montageanleitung.

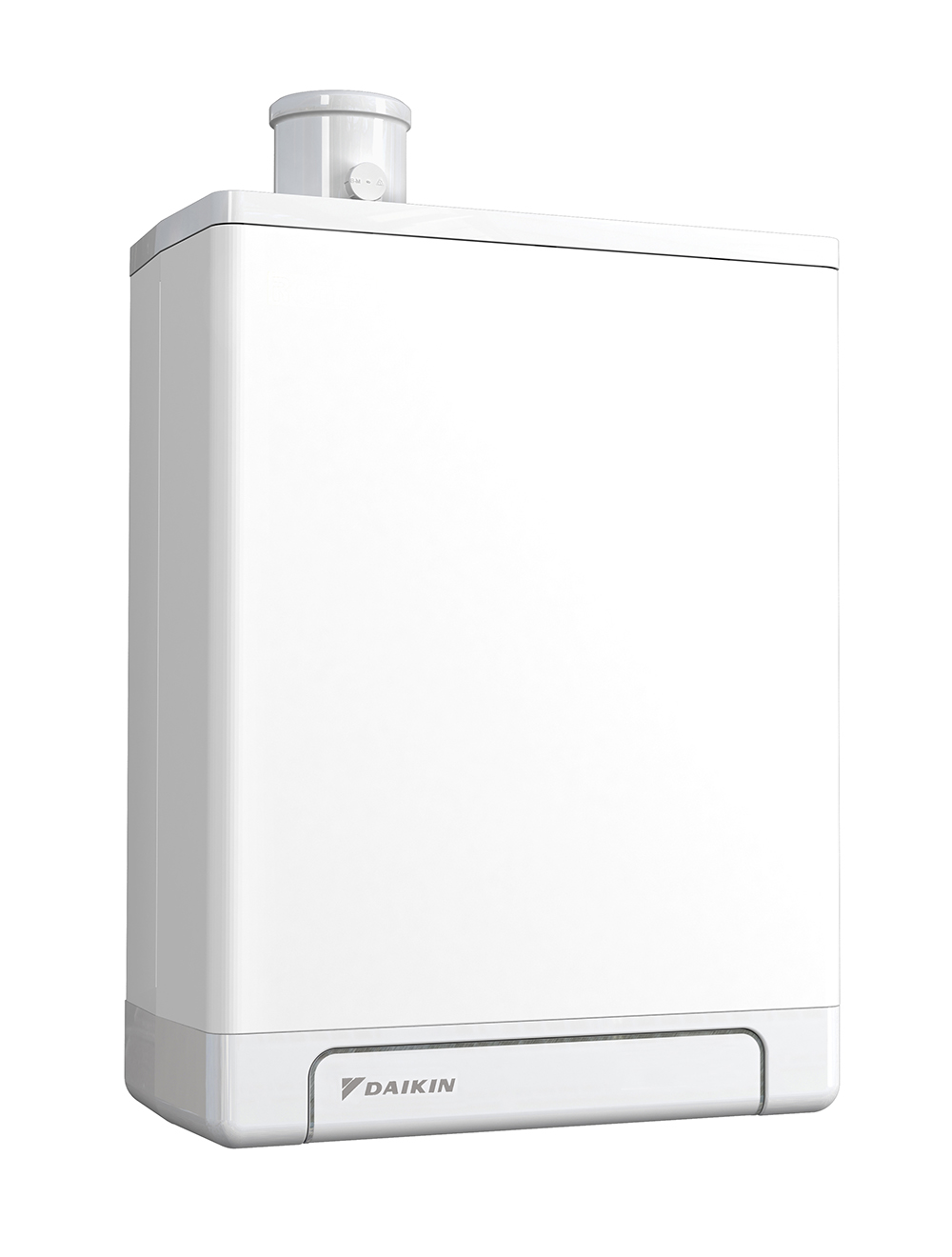

ProduktbeschreibungKompaktes, wandhängendes Hybrid- Wärmepumpen-Innengerät zur Kombination mit dem 4 kW Außengerät, integrierte Pumpengruppe, energiepreisabhängiger ökologischer Modus. 28 kW, Maße (BxTxH) 450 x 240 x 650 mm.28 kW Gas-Kombi-Brennwertkessel zur Kombination mit dem 4 kW Außengerät DAIKIN Altherma H Hybrid. Gaskessel mit Spitzeneffizienz dank Labyrinth-Wärmetauscher für verbesserten Wärmeaustausch Niedrige Betriebskosten sowohl für Heizung als auch für Warmwasser dank dem neuen dualen Wärmetauscher Maximaler Heizkomfort und Warmwasser, wenn dies am meisten benötigt wird Schnelle, problemlose und kompakte Installation dank unseres optionalen vormontierten B-Packs mit allen Zusatzkomponenten Technische Daten / AbmessungenAbmessungen Gerät (HxBxT):650 x 450 x 240 mmGewicht Gerät: 33 kgNennleistung (80/60 C): 7,1 - 23,1 kWNennleistung (50/30 C): 7,7 - 25,4 kWEffizienz Netto-Brennwert: 98% (80/60 C)Geräteart: B23 / B33 / C13x / C33x /C43x / C53x / C63x / C6x3 / C93xNox-Klasse: 6Betriebsbereich: 30-90 CWarmwasser Abgabe:min. 2 L,nom. 7,5 L (60 C) 12,5 L (40 C)Elektrische Daten:1-phasig / 230 V / 50 HzSchutzart: IP44, B23 & B33 = IP20Stromverbrauch: max 110 W, standby 2 WWasserkreislaufAnschlüsse Heizung: 22 mmMax. zulässiger Betriebsdruck: 3 barAnschlüsse Warmwasser: 15 mmPumpe Typ: Yonos Para RS 15/7,5 PWM1Abgas-/Zuluft-Anschlussdurchmesser:DN 60 / 100 (mit AnschlusssetNr. 15 50 79.01 44 DN 80 / 125)Farbe: weißTyp: DAIKIN Altherma H HybridGas-Brennwert-Inneneinheit 28 kWWichtiger HinweisBei Flüssiggas wird der Flüssiggas Umrüstsatz (Bestell-Nr.: EKPS075867) benötigt.

ProduktbeschreibungKompaktes, wandhängendes Hybrid- Wärmepumpen-Innengerät zur Kombination mit dem 4 kW Außengerät, integrierte Pumpengruppe, energiepreisabhängiger ökologischer Modus. 32 kW, Maße (BxTxH) 450 x 240 x 710 mm.32 kW Gas-Kombi-Brennwertkessel zur Kombination mit dem 4 kW Außengerät DAIKIN Altherma H Hybrid. Gaskessel mit Spitzeneffizienz dank Labyrinth-Wärmetauscher für verbesserten Wärmeaustausch Niedrige Betriebskosten sowohl für Heizung als auch für Warmwasser dank dem neuen dualen Wärmetauscher Maximaler Heizkomfort und Warmwasser, wenn dies am meisten benötigt wird Schnelle, problemlose und kompakte Installation dank unseres optionalen vormontierten B-Packs mit allen Zusatzkomponenten Technische Daten / AbmessungenAbmessungen Gerät (HxBxT):710 x 450 x 240 mmGewicht Gerät: 36 kgNennleistung (80/60 C): 7,4 - 26,6 kWNennleistung (50/30 C): 8,2 - 28,9 kWEffizienz Netto-Brennwert: 99% (80/60 C)Geräteart: B23 / B33 / C13x / C33x /C43x / C53x / C63x / C6x3 / C93xNox-Klasse: 6Betriebsbereich: 30-90 CWarmwasser Abgabe:min. 2 L,nom. 9 L (60 C) 15,0 L (40 C)Elektrische Daten:1-phasig / 230 V / 50 HzSchutzart: IP44, B23 & B33 = IP20Stromverbrauch: max 110 W, standby 2 WWasserkreislaufAnschlüsse Heizung: 22 mmMax. zulässiger Betriebsdruck: 3 barAnschlüsse Warmwasser: 15 mmPumpe Typ: Yonos Para RS 15/7,5 PWM1Abgas-/Zuluft-Anschlussdurchmesser:DN 60 / 100 (mit AnschlusssetNr. 15 50 79.01 44 DN 80 / 125)Farbe: weißTyp: DAIKIN Altherma H HybridGas-Brennwert-Inneneinheit 32 kWWichtiger HinweisBei Flüssiggas wird der Flüssiggas Umrüstsatz (Bestell-Nr.: EKHY075787) benötigt.
